避免煤礦提升機安閘失靈事故，安裝閘瓦間隙監視系統即可！
時間：2018-05-21 08:16:53
來源：洛陽普凡電氣自動化有限公司
眾所周知,礦井提升機是煤礦生產中的重要設備,它是確保整個礦井安生產的咽喉要道。而盤式制動器的閘瓦與制動盤之間間隙的大小直接影響到提升機的制動性能,其性能的好壞危及著安生產,因此對其檢測及故障判斷至關重要。
《煤礦安規程》中明確要求提升機要有閘間隙保護裝置,閘間隙保護就是當閘瓦與制動盤的間隙超過規定值2mm時,能自動報警或自動斷電,起到保護作用,為我們的安工作排除了較大部分的隱患。
因提升機安閘失靈造成的事故屢有發生,如果提升機配備了閘瓦間隙監視系統就會大大提高提升機安制動的可靠性,避免因事故給人員生命財產安帶來的重大損失,它安穩定可靠,判斷精度高,抗干擾能力強,操作靈活,安裝方便,大大地提高工作生產率,促進安生產,推廣前景良好。
它的原理為:通過位移傳感器,把0-10m的距離變?yōu)?-10V的電壓信號,傳輸給PLC的模擬量輸入模塊。由于不可能把傳感器的面緊貼于閘盤,所以必須設定某距離為0位,例如設定4m為0位。則當處于合閘狀態時,調節位移傳感器,使傳感器面距閘盤大約為4m左右的位置,此時作為0。當開閘時,加設檢測到的距離為5.1mm,那么閘可間隙為5.1mm-4.0mm=1.1mm。
但是,當長時間運行后,閘瓦會有定假設閘瓦的磨損值為1.2mm,此時,當處于合閘狀態時,傳感器檢測到的距離為4mm-1.2mm=2.8mm,而開閘時傳感器檢測的距離為5.1mm+1.2mm此時閘間隙為6.3mm-4.0mm=2.3mm。(可見彈簧疲勞和閘瓦的磨損都會使閘間隙增大)。以上的計算均在PLC控制器中完成示使用時,只需要在合閘狀態,把傳感器調至0位即可閘瓦磨損量檢測功能。

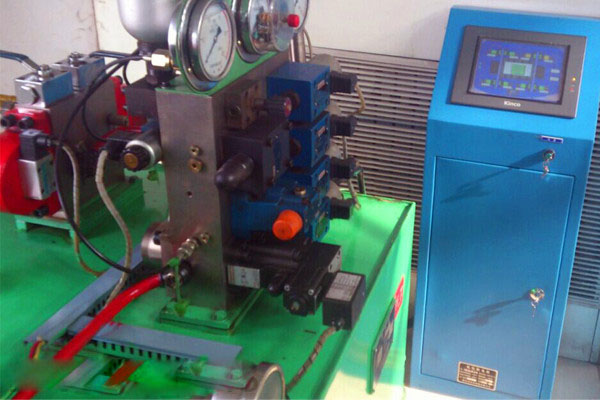

洛陽普凡電氣閘瓦間隙監視系統該產品點：

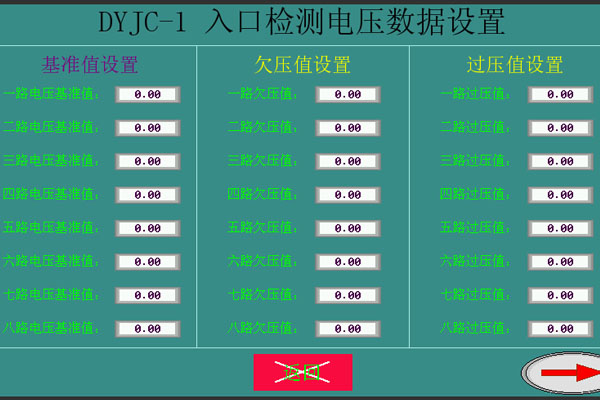

1.測量畫面直觀、精度高（閘間隙測量精度0.1mm）；2.提供彈簧疲勞、閘瓦磨損、閘間隙過大等規程要求的保護動作給提升機系統；3.免操作、免維護設計：系統采用10.1寸人機界面，上電啟動，無須人工干預，實時指示、記錄，省去維護精力；4.接線方便，接線采用插拔式子，方便、快捷。便于設備的維修和故障快速排查。
